内袋用フィルム/チューブ | 水口化成株式会社

内袋用フィルム/チューブ

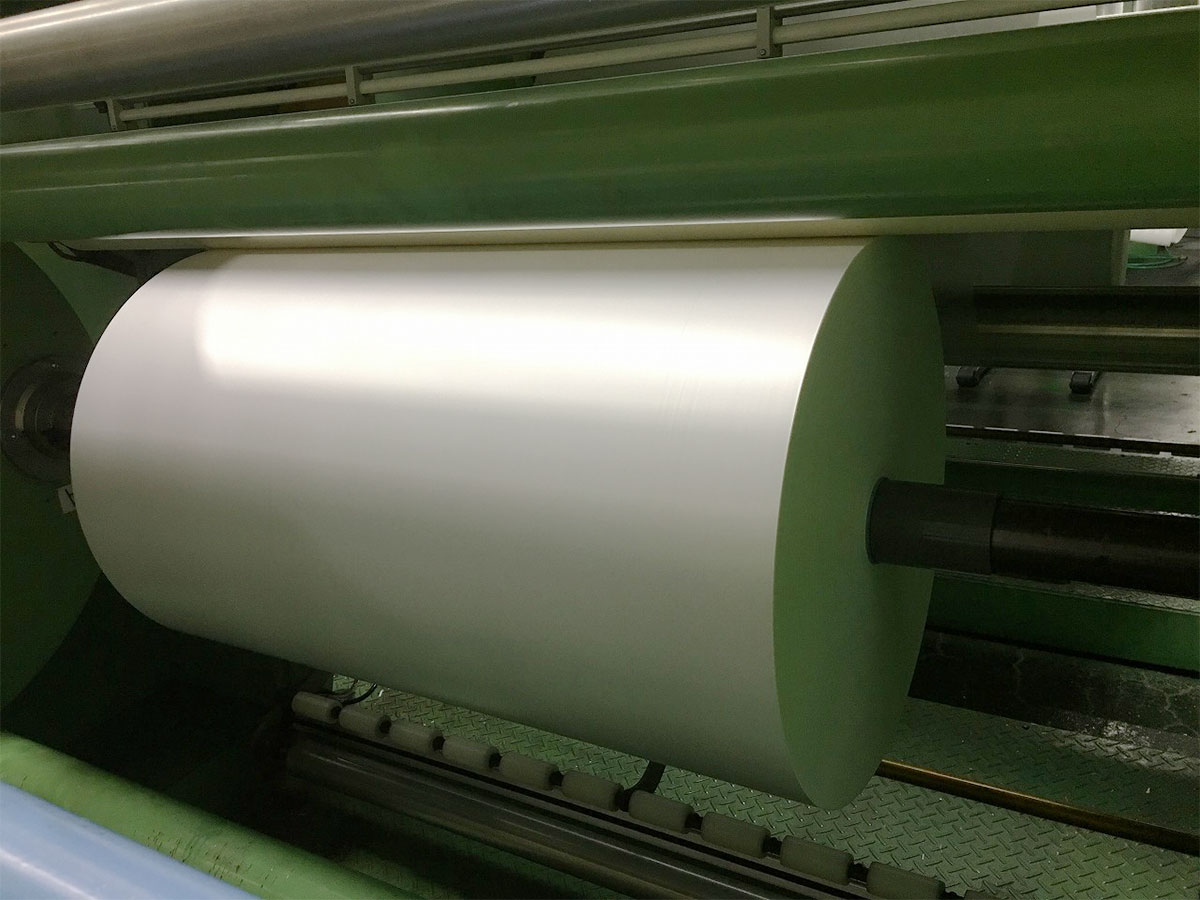

最大6万m巻き可能(10μm)

クラフト内袋用HDPEフィルム

用途

クラフト内袋用HDPEフィルム

食品包装(米・小麦粉・デンプン・水物・野菜・魚・肉・砂糖・ペットフードなど)
医療品(工業薬品など)
工業資材(樹脂・土・腐葉土・セメント・工業用原料など

特徴

LDPE(低密度ポリエチレン)

透明性良好
極めて汎用性が高い
開口性良好
耐薬品性良好
低温での物理特性良好

HDPE(高密度ポリエチレン)

耐薬品性良好
LD、LLDと比較して防湿剛性良好

無添加ポリエチレン

極めて汎用性が高い
開口性良好
耐薬品性良好
ヒートシール性良好
耐衝撃性良好
非汚染性良好

導電エリート

開口性良好
非汚染性良好
電気抵抗が小さい(湿度･温度に影響されず、制電効果を発揮する)

L-LDPE C4(直鎖状低密度ポリエチレン)

極めて汎用性が高い
開口性良好
耐薬品性良好
耐衝撃性良好

L-LDPE C6(直鎖状低密度ポリエチレン)

極めて汎用性が高い
開口性良好
耐薬品性良好
ヒートシール性良好特に夾雑物シール性、シールスピード性良好
耐衝撃性良好

多層直L-LDPE(直鎖状低密度ポリエチレン)

透明性良好
表面と裏面の性能が異なり、極めて汎用性が高い
開口性良好
耐薬品性良好
ヒートシール性良好
耐衝撃性良好
非汚染性良好

製品規格

品名	比重	厚み(mm)	幅(mm)	長尺巻	備考
LDPE	0.920g/cc	0.03～0.1	400～1,000	可	ハイスリップロースリップノンスリップ静電気帯電防止サシ穴加工可能
HDPE	0.940g/cc	0.01～0.1	300～1,300	可	セメント用タンザクスリットサシ穴加工可能
無添加	0.920g/cc	0.025～0.15	25～150	可	サシ穴加工可能
導電	0.920g/cc	0.05～0.15	50～150	可
L-LD C4	0.920g/cc	0.025～0.15	400～1,400	可	ハイスリップロースリップノンスリップサシ穴加工可能
L-LD C6	0.920g/cc	0.025～0.15	400～1,400	可	ハイスリップロースリップノンスリップサシ穴加工可能
多層L-LD	0.925g/cc	0.04～0.15	300～1800	可	ハイスリップロースリップノンスリップ静電気帯電防止サシ穴加工可能

物性

試験項目	測定法	単位	方向	LD	HD	無添加	導電	L-LD		多層
試験項目	測定法	単位	方向	LD	HD	無添加	導電	C4	C6	L-LD
フィルム厚み	JIS K 7130	mm	–	0.05	0.05	0.05	0.1	0.05	0.05	0.05
引張破断点強度	JIS K 7127	MPa	タテ	20	50	40	30	30	35	40
引張破断点強度	JIS K 7127	MPa	ヨコ	15	20	35	30	25	35	35
引張破断点伸度	JIS K 7127	％	タテ	250	400	600	600	500	600	700
引張破断点伸度	JIS K 7127	％	ヨコ	500	700	700	750	750	750	750
エルメンドルフ引裂荷重	JIS K 7128	N	タテ	14	0.2	3	13	1	3	6
エルメンドルフ引裂荷重	JIS K 7128	N	ヨコ	2	7	12	17	7	15	12
引張弾性率	JIS K 7127	MPa	タテ	150	750	150	250	100	250	100
引張弾性率	JIS K 7127	MPa	ヨコ	150	800	200	300	150	300	150
静摩擦係数	JIS K 7105	–	表	0.10	0.20	0.40	0.20	0.10	0.20	0.20
静摩擦係数	JIS K 7105	–	裏	0.10	0.20	0.35	0.10	0.10	0.20	0.20
表面固有抵抗値	JEC-148	Ω/□	–	10¹⁵以上	10¹⁵以上	10¹⁵以上	10⁶以下	10¹⁵以上	10¹⁵以上	10¹⁵以上
ヘイズ	JIS K 7105	％	–	10	50	15	–	15	15	15
透湿度	JIS Z 0208	g/m²/24hr	–	15	6	12	5	15	12	12
耐薬品性（塩酸）				◎	◎	◎	◎	◎	◎	◎
耐油性（石油）				△	△	△	△	△	△	△
耐水蒸気（摂氏150度）				×	△～○	×	×	×	×	×
ヒートシール性				○～◎	△～○	◎	○	◎	◎	◎
開口性				◎	◎	○	◎	◎	◎	◎
ポリオレフィン等衛生自主規制				適合	適合	適合	適合	適合	適合	適合
